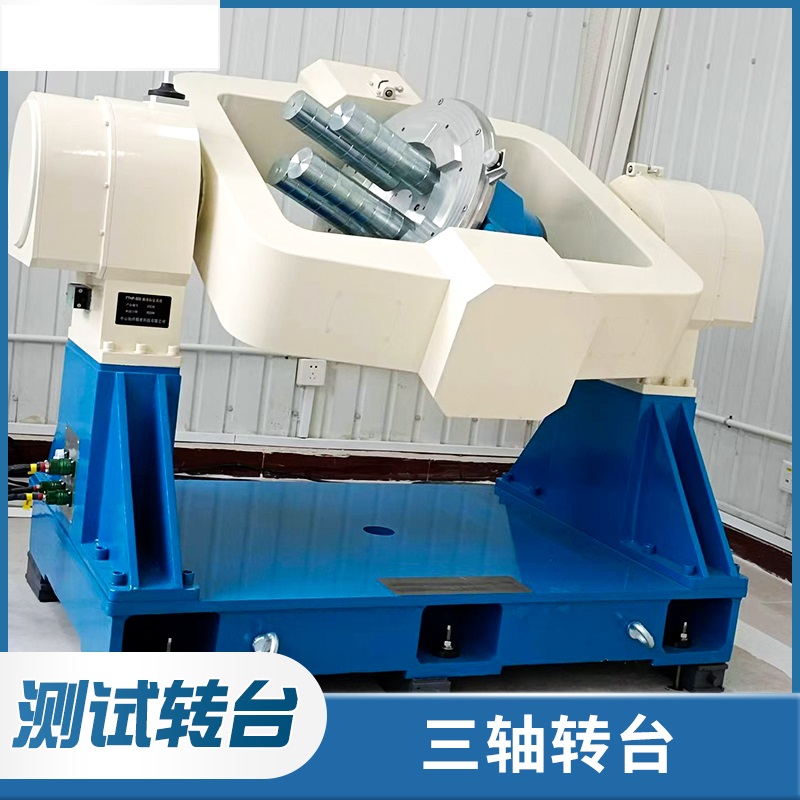

三軸測試轉臺
產品類別：三軸轉臺
三軸測試轉臺由機械臺體和控制箱兩部分組成，控制箱與機械臺體通過電纜連接，控制箱具備RS422通訊接口，可與上位機進行通訊。
機械臺體采用上下立式結構，外框為方位軸部件，中框為俯仰軸部件，內框為橫滾軸部件，控制箱具有角度解算、電機驅動、電源變換、串行通訊等電路模塊。
產品詳情
1、概述三軸測試轉臺由機械臺體和控制箱兩部分組成，控制箱與機械臺體通過電纜連接，控制箱具備RS422通訊接口，可與上位機進行通訊。
機械臺體采用上下立式結構，外框為方位軸部件，中框為俯仰軸部件，內框為橫滾軸部件，控制箱具有角度解算、電機驅動、電源變換、串行通訊等電路模塊。
2、設備名稱：三軸轉臺
3、數量：壹套
4、技術指標：
4.1 性能要求
負載重量：不小于10kg；
負載安裝面：φ360mm，超硬鋁合金；
4.2 精度指標
安裝面平面度：0.02mm
三軸平均軸線回轉垂直度：±10″
橫滾軸：連續無限旋轉
方位軸：連續無限旋轉
俯仰軸：連續無限旋轉
三軸傾角回轉誤差：≤±5″
三軸位置精度：±5″
三軸位置重復性：±2″
4.3 速率要求：
橫滾：±400°/s
俯仰：±300°/s
方位：±200°/s
速率精度：5×10-5（360°平均）
4.4 滑環：
4.5 通訊接口：RS422,RJ45網口
4.6 使用條件
供電要求：單相 220V/50Hz
使用環境：一般實驗室環境要求。
集精密慣導測試平臺的設計，研發，和安裝調試為一體的技術企業。多年來為各行業提供了多種先進的測控技術設備。主要包括雙軸轉臺，多齒分度臺，單軸電動轉臺等。公司始終以客戶的需求是我們的宗旨。
